产品说明：本产品是基于己二酸型聚酯多元醇和TDI-100两种为主要原料反应而成的聚氨酯预聚体。
主要用途：主要用于生产筛网、胶辊、脚轮、模具、活塞、刮刀、联轴器、管道内衬等。
主要特点：耐油性、耐磨性、拉伸强度、抗撕裂、抗氧化和抗紫外线优良。
专注于聚氨酯领域的研发和生产
|
项目 型号 |
XZC-2236 | XZC-2243 | XZC-2249 | XZC-1250 |
| NCO%含量 | 3.6±0.2 | 4.3±0.2 | 4.9±0.2 | 5.0±0.2 |
| 20℃时的物态 | 白色固体 | 白色固体 | 白色固体 | 白色固体 |
| 85℃粘度（mpa.s） | 1600-1800 | 1200-1400 | 1000-1100 | 900-1000 |
| 100g预聚物MOCA用量（g） | 10.5 | 12.6 | 14.3 | 14.6 |
| 预聚物/MOCA混合温度（℃） | 85/115 | 80/115 | 80/115 | 75/115 |
| 凝胶时间（min） | 10-15 | 8-12 | 7-10 | 8-12 |
| 后硫化时间（h/100℃） | 16 | 16 | 16 | 16 |
| 硬度（邵A） | 85±2 | 90±2 | 93±2 | 95±2 |
| 拉伸强度（MPa） | 43-46 | 47-50 | 48-52 | 50-55 |
| 100%定伸应力（MPa） | 5-6 | 8-10 | 8-10 | 12-14 |
| 300%定伸应力（MPa） | 10-11 | 16-18 | 17-19 | 18-20 |
| 扯断伸长率（%） | 600-650 | 530-580 | 480-530 | 450-500 |
| 直角撕裂强度（KN/m） | 78-82 | 98-105 | 105-115 | 118-125 |
| 冲击回弹（%） | 33-36 | 28-32 | 26-30 | 25-28 |
| DIN磨耗（mm³） | ≦45 | ≦40 | ≦40 | ≦38 |
| 25℃密度(g/cm³) | 1.25 | 1.26 | 1.26 | 1.27 |
包装及贮存：采用20KG镀锌铁桶包装，贮存在通风、阴凉、干燥的库房内，远离热源，防止阳光直接照射，禁止露天存放。保质期6个月，超过储存期若经测试，各项指标检验合格，仍可使用。
泄露应急处理：若大量溢出，应予以堵塞，用泵把液体注入容器中，将剩余的溢出液用吸收材料吸净，按当地条例弃置。
适用灭火剂：二氧化碳、化学干粉、抗溶性泡沫、喷水

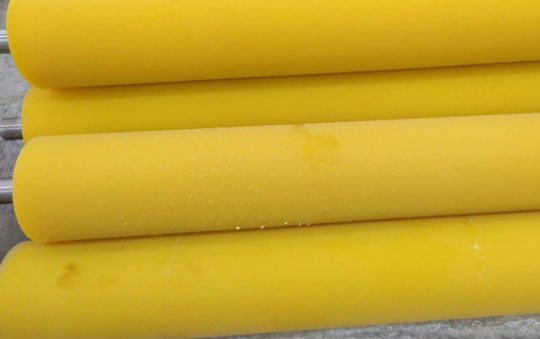

胶棍

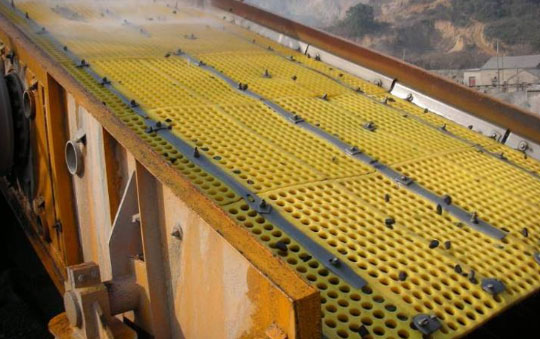

筛网
脚轮
旋流器
清扫器刮刀
联轴器
管道内衬
板棒材
